Udara Terkompresi Aktuator Linier Kerja Tunggal Diafragma Silinder Putar Katup Pompa Bergulir Karet Diafragma Karet

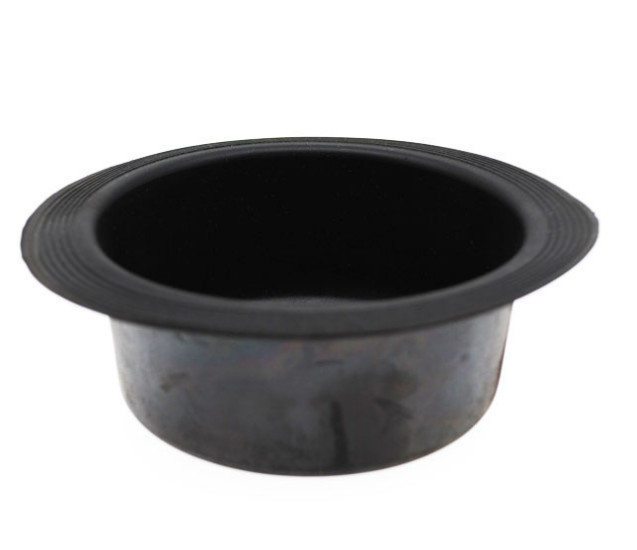

Diafragma Karet Katup Pompa Bergulir Ikhtisar Produk:
Dibandingkan dengan diafragma karet bergelombang yang digunakan dalam katup pengatur, diafragma bergulir memiliki ketahanan tekanan yang lebih tinggi.
Hampir seluruh beban tekanan diafragma gulung ditopang oleh piston, dan hanya sebagian kecil tekanan cair atau tekanan gas yang ditopang oleh luas diafragma yang sempit, sehingga diafragma gulung dapat memperoleh daya dukung tekanan yang lebih besar dan daya dorong yang lebih tinggi. .
Diafragma karet terutama digunakan dalam aktuator film pneumatik, yang dapat mengubah keluaran sinyal kontrol (DC4～20mA atau 1-5V) oleh pengontrol menjadi perpindahan linier batang katup melalui pengatur posisi katup listrik (cerdas) dan pneumatik. aktuator film.Atau aksesoris perpindahan sudut poros katup.
| Bahan Produk | NBR, NR, DLL. |
| Suhu Operasional | -20℃~80℃ |
| Kehidupan Pelayanan | ≥1000000 kali |
| Skenario Penggunaan | Pengatur tekanan gas |
Karakteristik Diafragma Karet Katup Pompa Bergulir:
Teknik fabrikasi tekstil menjadikan ketahanan sobek produk semakin kuat
Bahan baku berkualitas tinggi memastikan kinerja bahan itu sendiri yang sangat baik
Spesifikasi Diafragma Karet Katup Pompa Bergulir:
| Diafragma Bergulir | Model |
Diameter luar (mm) |
Diameter dalam (mm) |
Diameter dasar (mm) | Tinggi (mm) | Ketebalan (mm) | Tekanan |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
Layanan kami:
1. Kemasan adalah kemasan netral atau kemasan yang disesuaikan.
2. Kami akan membalas Anda dalam waktu 24 jam.
3. Kami juga akan memberi Anda layanan purna jual yang baik.
4. Pesanan OEM atau ODM disambut.
5. Perintah percobaan dapat diterima.
6. Kualitas tinggi dan harga pabrik.
7. 100% menjamin kualitas.
