NBR NR EPDM FKM CR Pneumatic Cut Off Valve Diafragma Katup Karet Diafragma
Perkenalan:

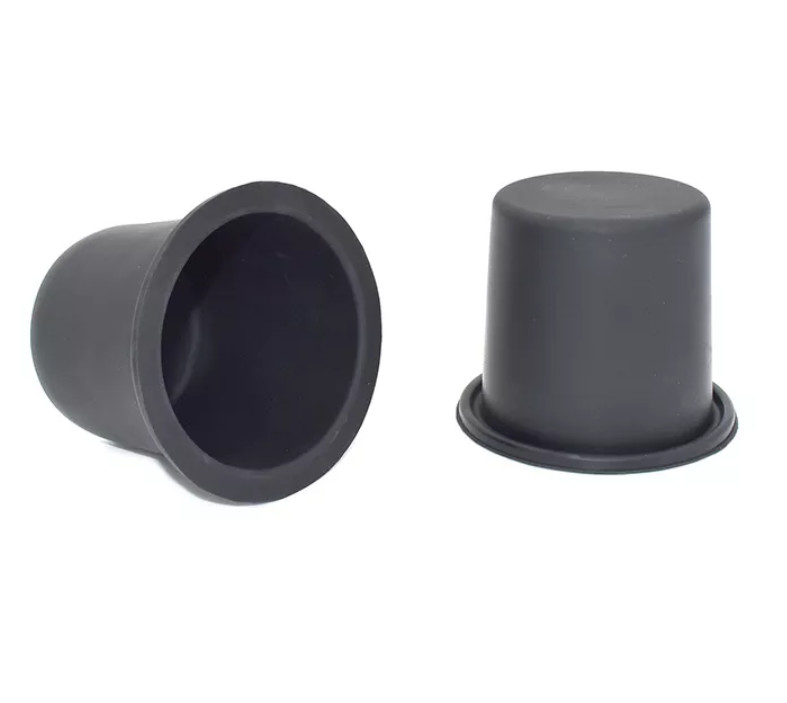

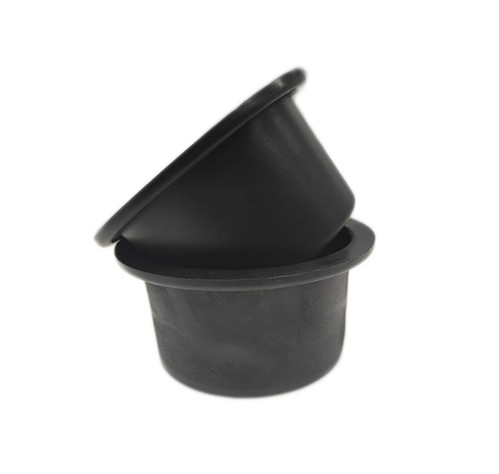

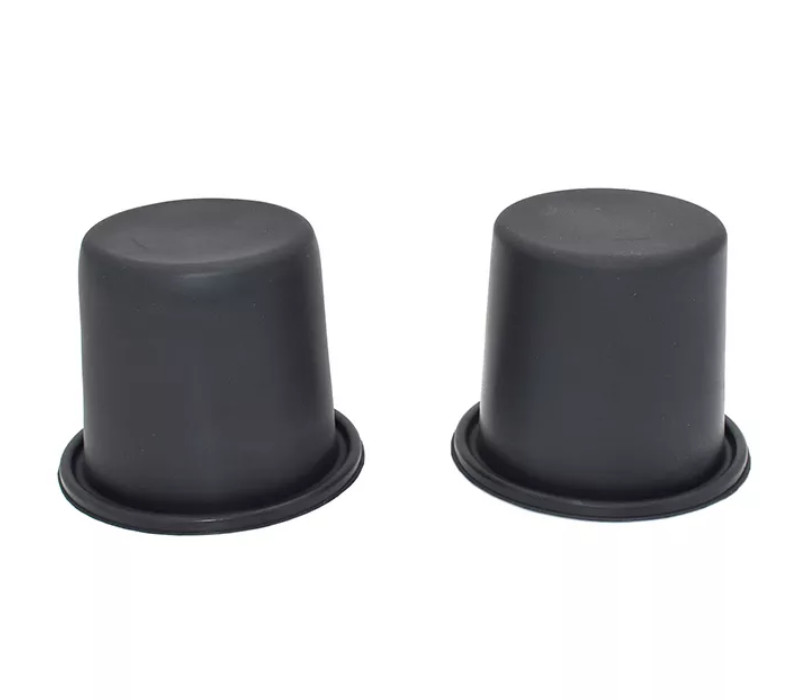

Diafragma bergulir berbentuk seperti topi dalam keadaan bebas.Terbuat dari bahan karet dengan kain sutra.Lubang tengah di bagian atas digunakan untuk memasang batang katup.Agar pas, terpasang, dan tersegel, bagian atas dan bawah dapat dilengkapi dengan pengubah tepi tipe 0, atau bagian bawah yang dikelilingi lubang pemasangan.
(1) Tidak boleh ada tepi dan sudut lurus pada sudut diafragma, dan busur harus dibuat untuk menghindari mudah patah setelah pelipatan dan hilangnya lem selama vulkanisasi.Persimpangan dinding bagian dalam selongsong dan permukaan ujung juga harus dibuat dengan sudut busur untuk menghindari sudut tajam.bagian.
(2) Bahan diafragma: karet nitril digunakan untuk gas alam dan LPG, dan karet klorohidrin digunakan untuk gas.
(3) Ada lapisan kain poliester elastis di diafragma.Amati dengan cermat permukaan dalam dan luar diafragma.Satu sisi samar-samar terlihat pola kain jaringnya, dan sisi lainnya permukaannya halus.Permukaan halus harus menjadi permukaan tekanan gas.Oleh karena itu, Untuk diafragma yang dipasang pada arah depan, permukaan halus berada pada permukaan bagian dalam diafragma, dan permukaan halus diafragma yang dipasang pada arah sebaliknya berada pada permukaan luar, sehingga dapat menghindari kebocoran dan meningkatkan kuat tekan. dari diafragma.
Detail bahan:
Saat ini, bahan umum untuk diafragma bergulir adalah: karet alam (NR), karet nitril butadiena (NBR), kinerja kedua bahan tersebut dapat memenuhi kebutuhan sebagian besar lingkungan industri.Dalam lingkungan industri khusus (tahan suhu tinggi, tahan asam dan alkali) dapat menggunakan EPDM, karet fluor (FKM), karet neoprene (CR) untuk produksi, namun biayanya relatif tinggi.
Spesifikasi:
| Diafragma Bergulir | Model |
Diameter luar (mm) |
Diameter dalam (mm) |
Diameter dasar (mm) | Tinggi (mm) | Ketebalan (mm) | Tekanan |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
