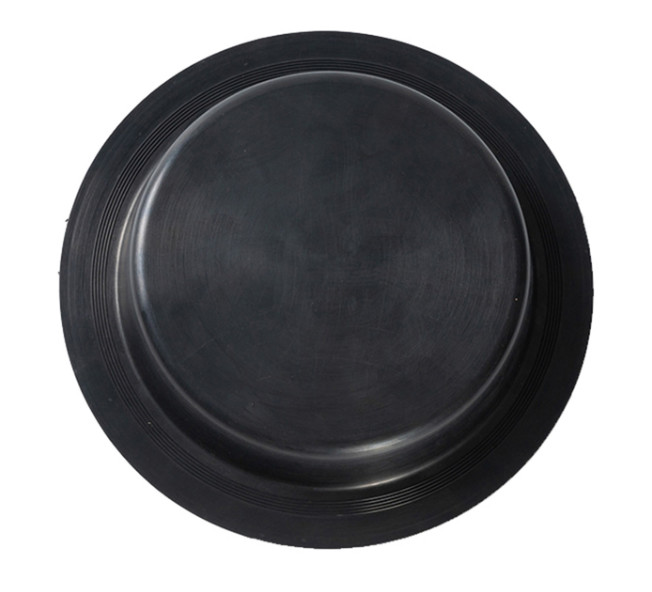

Katup Industri Diafragma Karet Pompa Bergulir Diafragma Aktuator Pneumatik Udara Katup Silinder Diafragma Karet
Katup Silinder Aktuator Pneumatik Udara Diafragma Karet Detail cepat:
| Bahan Produk | NBR, NR, dll. |
| Suhu Operasional | -20℃~80℃ |
| Kehidupan Pelayanan | ≥1000000 kali |
| Skenario Penggunaan |
Pengatur tekanan gas |
Pengantar Diafragma Karet Katup Silinder Aktuator Pneumatik Udara:
Dalam perancangan beberapa pengatur tekanan sedang dan rendah, untuk mengatasi masalah ketidakseimbangan cakram katup pengatur tekanan dan meningkatkan kinerja pengatur tekanan, sering digunakan metode pemasangan diafragma keseimbangan.Ketika diafragma penyeimbang dipasang, perbedaan tekanan antara tekanan masuk dan tekanan keluar regulator dapat ditingkatkan.Dalam industri regulator, dalam istilah penggunaannya disebut diafragma keseimbangan, dan pada industri karet, instrumen, mesin, dan industri lainnya disebut diafragma bergulir.

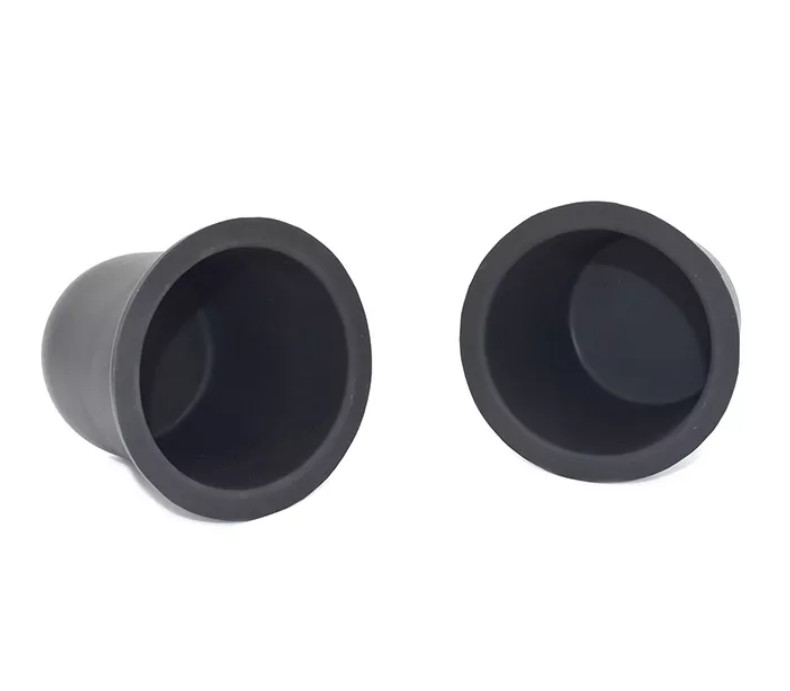

Diafragma bergulir berbentuk topi dalam keadaan bebas.Terbuat dari bahan karet dengan kain sutra.Lubang tengah atas digunakan untuk memasang batang katup.Untuk memasang, memperbaiki dan menyegel, bagian atas dan bawah dapat memiliki tepi O-ring.Atau berupa lubang pemasangan di sekitar tepi bawah.
Seri Diafragma Karet Katup:
• ZMA-1#, ZMA-2#, ZMA-3#, ZMA-4#, ZMA-5#, ZMA-6#AB tipe ZMA katup pengatur diafragma
• ZHA22#, 23#, 24#, 34#, 45#, 56# seri ZHA kecil yang mengatur katup diafragma
• Diafragma katup kontrol seri HA-1, HA-2, HA-3, HA-4, HA-5, CV3000
• 20, 201, 21S, 34, SM1, SM2, ST seri GMA diafragma bergulir tekanan tinggi
• MF2, MF3, MF4, MF5, dll. MF, diafragma aktuator multi-pegas seri ECOTROL
• Seri 811-U, 812-MFI-20, 812-MFI-30, 812-MFIII-30, 812-MFIII-60 dan diafragma ARCA lainnya
• Diafragma seri KOSO 5200LA 5221, 5227, 5235, 524S, 524L, 524E, 526S, 526L
• Diafragma Aktuator Film Pneumatik Seri Fisher 657, 667 Seri
• 657-30#, 657-34-40#, 657-45-50#, 657-46-60#, 657-70#, 657-80#, 657-100#
667-30#, 667-34-40#, 667-45-50#, 667-46-60#, 667-70#, 667-80#, 667-100#
• Seri ZMA, seri ZH, seri HA, seri MF
Detail Bahan Diafragma Karet Katup Silinder Aktuator Pneumatik Udara:
Saat ini, bahan umum untuk diafragma bergulir adalah: karet alam (NR), karet nitril butadiena (NBR), kinerja kedua bahan tersebut dapat memenuhi kebutuhan sebagian besar lingkungan industri.Dalam lingkungan industri khusus (tahan suhu tinggi, tahan asam dan alkali) dapat menggunakan EPDM, karet fluor (FKM), karet neoprene (CR) untuk produksi, namun biayanya relatif tinggi.
Spesifikasi Diafragma Karet Katup Silinder Aktuator Pneumatik Udara:
| Diafragma Bergulir | Model |
Diameter luar (mm) |
Diameter dalam (mm) |
Diameter dasar (mm) | Tinggi (mm) | Ketebalan (mm) | Tekanan |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
