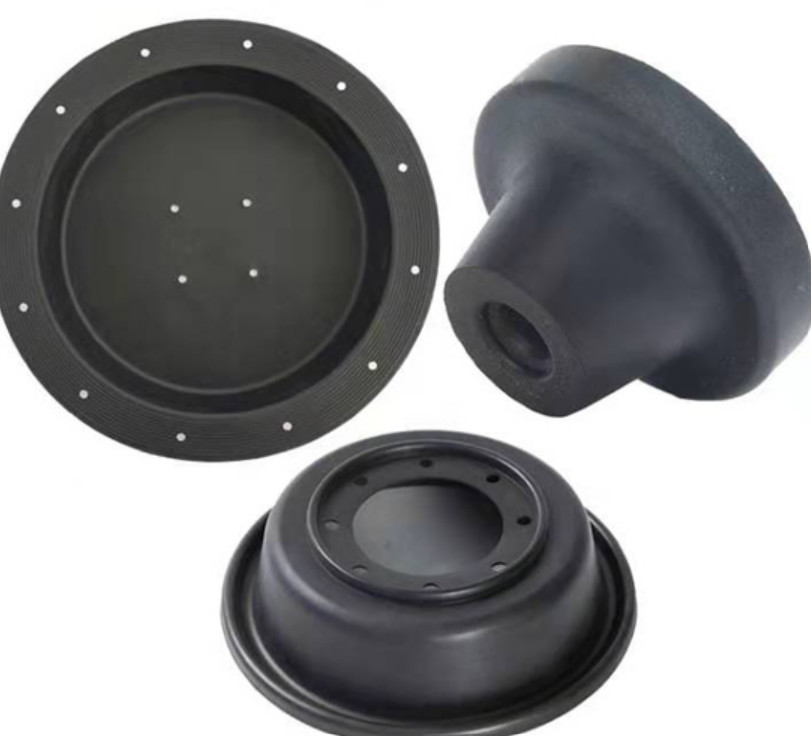

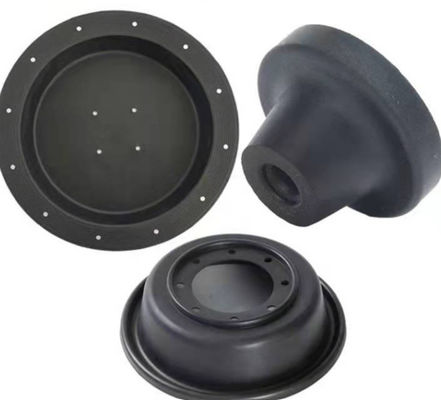

Diafragma Karet Alam Sistem Rem Udara Pemotong Diafragma Karet Aktuator Rem Udara
Diafragma Karet Aktuator Rem Udara Ikhtisar Produk:

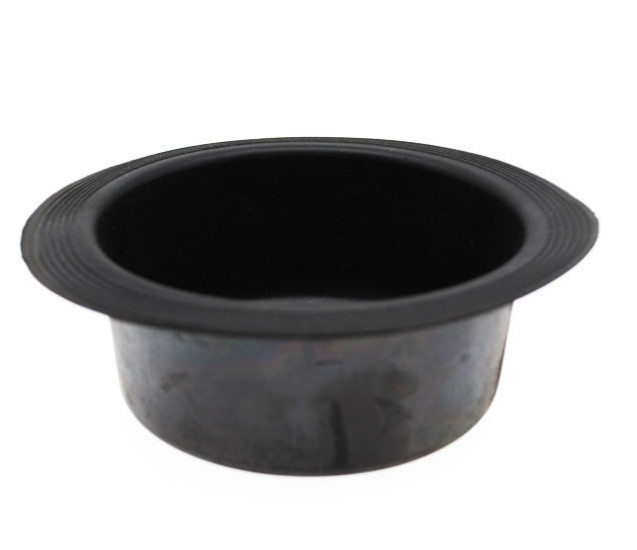

Diafragma bergulir berbentuk seperti topi dalam keadaan bebas.Terbuat dari bahan karet dengan kain sutra.Lubang tengah di bagian atas digunakan untuk memasang batang katup.Agar pas, terpasang, dan tersegel, bagian atas dan bawah dapat dilengkapi dengan pengubah tepi tipe 0, atau bagian bawah yang dikelilingi lubang pemasangan.
Diafragma karet terutama digunakan dalam aktuator film pneumatik, yang dapat mengubah keluaran sinyal kontrol (DC4～20mA atau 1-5V) oleh pengontrol menjadi perpindahan linier batang katup melalui pengatur posisi katup listrik (cerdas) dan pneumatik. aktuator film.Atau aksesoris perpindahan sudut poros katup.
| Bahan Produk | NBR, NR, dll. |
| Suhu Operasional | -20℃~80℃ |
| Kehidupan Pelayanan | ≥1000000 kali |
| Skenario Penggunaan | Pengatur tekanan gas |
Pengenalan Diafragma Karet Aktuator Rem Udara:
Dalam perancangan beberapa pengatur tekanan sedang dan rendah, untuk mengatasi masalah ketidakseimbangan cakram katup pengatur tekanan dan meningkatkan kinerja pengatur tekanan, sering digunakan metode pemasangan diafragma keseimbangan.Ketika diafragma penyeimbang dipasang, perbedaan tekanan antara tekanan masuk dan tekanan keluar regulator dapat ditingkatkan.Dalam industri regulator, dalam istilah penggunaannya disebut diafragma keseimbangan, dan pada industri karet, instrumen, mesin, dan industri lainnya disebut diafragma bergulir.

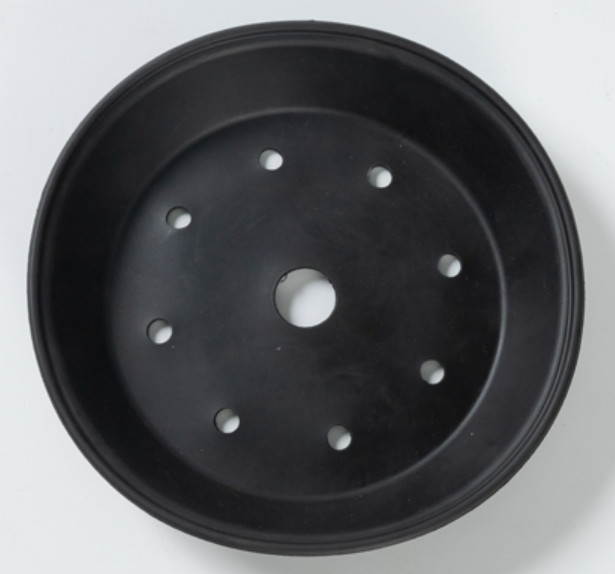

Diafragma bergulir berbentuk topi dalam keadaan bebas.Terbuat dari bahan karet dengan kain sutra.Lubang tengah atas digunakan untuk memasang batang katup.Untuk memasang, memperbaiki dan menyegel, bagian atas dan bawah dapat memiliki tepi O-ring.Atau berupa lubang pemasangan di sekitar tepi bawah.
Spesifikasi Diafragma Karet Aktuator Rem Udara :
| Diafragma Bergulir | Model |
Diameter luar (mm) |
Diameter dalam (mm) |
Diameter dasar (mm) | Tinggi (mm) | Ketebalan (mm) | Tekanan |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
Layanan kami:
1. Kemasan adalah kemasan netral atau kemasan yang disesuaikan.
2. Kami akan membalas Anda dalam waktu 24 jam.
3. Kami juga akan memberi Anda layanan purna jual yang baik.
4. Pesanan OEM atau ODM disambut.
5. Perintah percobaan dapat diterima.
6. Kualitas tinggi dan harga pabrik.
7. 100% menjamin kualitas.
