Spincraft Energy Systems Diafragma Segel Katup Pengatur Bahan Bakar Barometrik Diafragma Karet
Diafragma Karet Katup Pengatur Bahan Bakar Ikhtisar Produk:

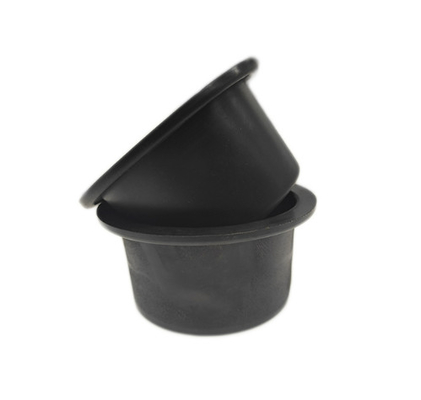

Diafragma bergulir berbentuk seperti topi dalam keadaan bebas.Terbuat dari bahan karet dengan kain sutra.Lubang tengah di bagian atas digunakan untuk memasang batang katup.Agar pas, terpasang, dan tersegel, bagian atas dan bawah dapat dilengkapi dengan pengubah tepi tipe 0, atau bagian bawah yang dikelilingi lubang pemasangan.
Dibandingkan dengan diafragma karet bergelombang yang digunakan dalam katup pengatur, diafragma bergulir memiliki ketahanan tekanan yang lebih tinggi.Hampir seluruh beban tekanan diafragma gulung ditopang oleh piston, dan hanya sebagian kecil tekanan cair atau tekanan gas yang ditopang oleh luas diafragma yang sempit, sehingga diafragma gulung dapat memperoleh daya dukung tekanan yang lebih besar dan daya dorong yang lebih tinggi. .
| Bahan Produk | NBR, NR, dll. |
| Suhu Operasional | -20℃~80℃ |
| Kehidupan Pelayanan | ≥1000000 kali |
| Skenario Penggunaan | Pengatur tekanan gas |
Pengantar Diafragma Karet Katup Pengatur Bahan Bakar:
Dalam perancangan beberapa pengatur tekanan sedang dan rendah, untuk mengatasi masalah ketidakseimbangan cakram katup pengatur tekanan dan meningkatkan kinerja pengatur tekanan, sering digunakan metode pemasangan diafragma keseimbangan.Ketika diafragma penyeimbang dipasang, perbedaan tekanan antara tekanan masuk dan tekanan keluar regulator dapat ditingkatkan.Dalam industri regulator, dalam istilah penggunaannya disebut diafragma keseimbangan, dan pada industri karet, instrumen, mesin, dan industri lainnya disebut diafragma bergulir.
Detail Bahan Diafragma Karet Katup Pengatur Bahan Bakar:
Saat ini, bahan umum untuk diafragma bergulir adalah: karet alam (NR), karet nitril butadiena (NBR), kinerja kedua bahan tersebut dapat memenuhi kebutuhan sebagian besar lingkungan industri.Dalam lingkungan industri khusus (tahan suhu tinggi, tahan asam dan alkali) dapat menggunakan EPDM, karet fluor (FKM), karet neoprene (CR) untuk produksi, namun biayanya relatif tinggi.
Spesifikasi Diafragma Karet Katup Pengatur Bahan Bakar :
| Diafragma Bergulir | Model |
Diameter luar (mm) |
Diameter dalam (mm) |
Diameter dasar (mm) | Tinggi (mm) | Ketebalan (mm) | Tekanan |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
Layanan kami:
1. Kemasan adalah kemasan netral atau kemasan yang disesuaikan.
2. Kami akan membalas Anda dalam waktu 24 jam.
3. Kami juga akan memberi Anda layanan purna jual yang baik.
4. Pesanan OEM atau ODM disambut.
5. Perintah percobaan dapat diterima.
6. Kualitas tinggi dan harga pabrik.
7. 100% menjamin kualitas.
