Stop Valve Isolating Valve NBR NR EPDM FKM CR Pneumatic Cut Off Valve Diafragma Karet
Cut Off Valve Karet DiafragmaPengantar:

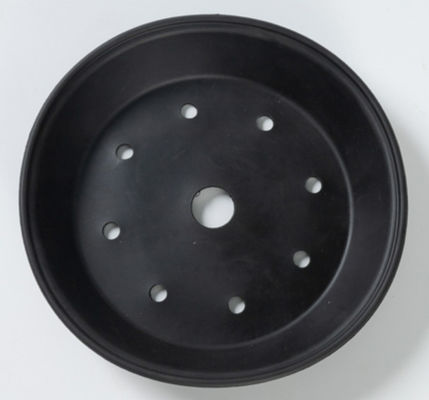

Diafragma bergulir berbentuk seperti topi atas dalam keadaan bebas.Itu terbuat dari karet dengan kain sutra.Lubang tengah di atas digunakan untuk memasang batang katup.Agar pas, perbaiki dan segel, bagian atas dan bawah dapat dilengkapi dengan pengubah tepi tipe 0, atau bagian bawah yang mengelilinginya dengan lubang pemasangan.
Dalam desain beberapa regulator tekanan sedang dan rendah, untuk mengatasi masalah disc regulator tekanan yang tidak seimbang dan meningkatkan kinerja regulator, metode pemasangan diafragma yang seimbang sering digunakan.Memasang diafragma penyeimbang meningkatkan tekanan diferensial antara tekanan masuk dan keluar regulator.Dalam industri pengatur tegangan, ini disebut diafragma seimbang dalam hal penggunaan, dan disebut diafragma bergulir di industri karet, instrumentasi, mesin, dan lainnya.
Cut Off Valve Karet DiafragmaDetail bahan:
Untuk saat ini, bahan umum untuk diafragma bergulir adalah: karet alam (NR), karet nitril butadiena (NBR), kinerja kedua bahan tersebut dapat memenuhi kebutuhan sebagian besar lingkungan industri.Di lingkungan industri khusus (tahan suhu tinggi, tahan asam dan alkali) dapat menggunakan EPDM, karet fluor (FKM), karet neoprene (CR) untuk produksi, tetapi biayanya relatif tinggi.
Cut Off Valve Karet DiafragmaSpesifikasi:
| Diafragma Bergulir | Model |
Diameter luar (mm) |
Diameter dalam (mm) |
Diameter dasar (mm) | Tinggi (mm) | Ketebalan (mm) | Tekanan |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
Layanan kami:
1. Kemasan adalah kemasan netral atau kemasan yang disesuaikan.
2. Kami akan membalas Anda dalam waktu 24 jam.
3. Kami juga akan memberi Anda layanan purna jual yang baik.
4. Pesanan OEM atau ODM disambut.
5. Perintah percobaan dapat diterima.
6. Kualitas tinggi dan harga pabrik.
7. 100% terjamin kualitasnya.
