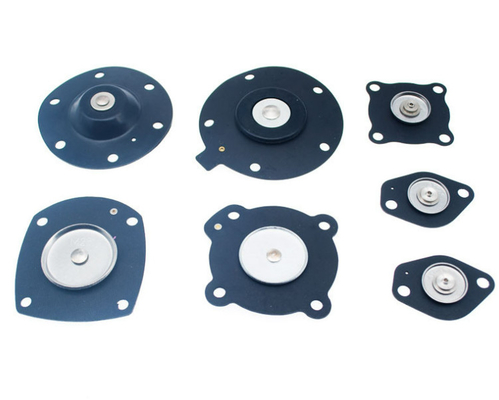

Instalasi Pengatur Tekanan Gas yang Disesuaikan EPDM CR FKM Rolling Diaphragm Valve Rubber Diaphragm
Diafragma Bergulir EPDM CR FKMPendahuluan:
Diafragma bergulir berbentuk topi dalam keadaan bebas.CR Rolling Diaphragm terbuat dari bahan karet dengan kain sutra.Lubang tengah atas digunakan untuk memasang batang katup.Untuk memasang, memperbaiki dan menyegel, bagian atas dan bawah dapat memiliki tepi O-ring.Atau berupa lubang pemasangan di sekitar tepi bawah.
(1) Tidak boleh ada tepi dan sudut lurus pada sudut diafragma, dan busur harus dibuat untuk menghindari mudah patah setelah pelipatan dan hilangnya lem selama vulkanisasi.Persimpangan dinding bagian dalam selongsong dan permukaan ujung juga harus dibuat dengan sudut busur untuk menghindari sudut tajam.bagian.
(2) Bahan diafragma: karet nitril digunakan untuk gas alam dan LPG, dan karet klorohidrin digunakan untuk gas.
(3) Ada lapisan kain poliester elastis di diafragma.Amati dengan cermat permukaan dalam dan luar diafragma.Satu sisi samar-samar terlihat pola kain jaringnya, dan sisi lainnya permukaannya halus.Permukaan halus harus menjadi permukaan tekanan gas.Oleh karena itu, Untuk diafragma yang dipasang pada arah depan, permukaan halus berada pada permukaan bagian dalam diafragma, dan permukaan halus diafragma yang dipasang pada arah sebaliknya berada pada permukaan luar, sehingga dapat menghindari kebocoran dan meningkatkan kuat tekan. dari diafragma.
Diafragma Bergulir EPDM CR FKMDetail bahan:
Saat ini, bahan umum untuk diafragma bergulir adalah: karet alam (NR), karet nitril butadiena (NBR), kinerja kedua bahan tersebut dapat memenuhi kebutuhan sebagian besar lingkungan industri.Dalam lingkungan industri khusus (tahan suhu tinggi, tahan asam dan alkali) dapat menggunakan EPDM, karet fluor (FKM), karet neoprene (CR) untuk produksi, namun biayanya relatif tinggi.
(1) Bahan diafragma: karet nitril dapat dipilih untuk gas alam dan LPG, dan karet klorohidrin dapat digunakan untuk gas.
(2) Terdapat lapisan kain poliester elastis di dalam diafragma.Amati dengan cermat permukaan dalam dan luar diafragma.Tekstur kain jaringnya terlihat samar-samar di satu sisi, dan sisi lainnya halus.Sisi halus harus menjadi permukaan tekanan gas.Oleh karena itu, Untuk diafragma yang dipasang pada arah depan, permukaan halus berada pada permukaan bagian dalam diafragma, dan permukaan halus diafragma yang dipasang pada arah sebaliknya berada pada permukaan luar, sehingga dapat menghindari kebocoran dan meningkatkan kuat tekan. dari diafragma.
| Bahan Produk | NBR,NR |
| Suhu Operasional | -20℃~80℃ |
| Kehidupan Pelayanan | ≥1000000 kali |
| Skenario Penggunaan | Pengatur tekanan gas |
Diafragma Bergulir EPDM CR FKMSpesifikasi:
| Diafragma Bergulir | Model |
Diameter luar (mm) |
Diameter dalam (mm) |
Diameter dasar (mm) | Tinggi (mm) | Ketebalan (mm) | Tekanan |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
Layanan kami:
1. Kemasan adalah kemasan netral atau kemasan yang disesuaikan.
2. Kami akan membalas Anda dalam waktu 24 jam.
3. Kami juga akan memberi Anda layanan purna jual yang baik.
4. Pesanan OEM atau ODM disambut.
5. Perintah percobaan dapat diterima.
6. Kualitas tinggi dan harga pabrik.
7. 100% menjamin kualitas.
