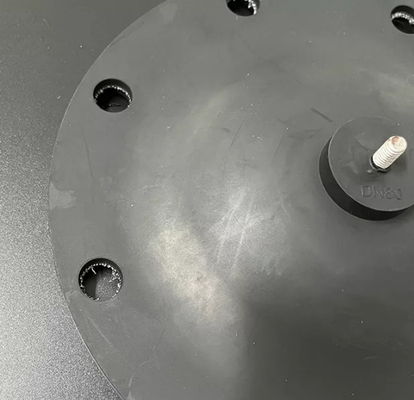

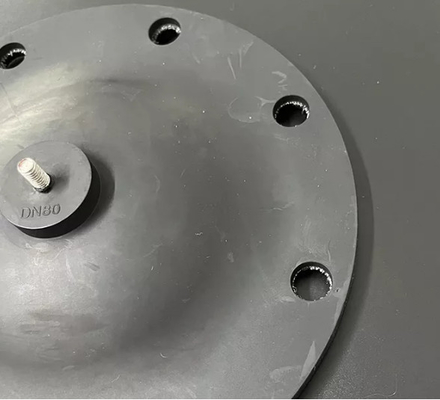

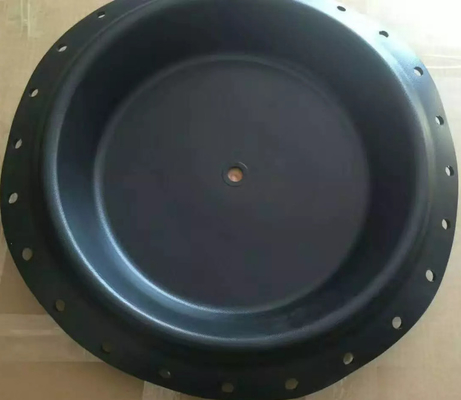

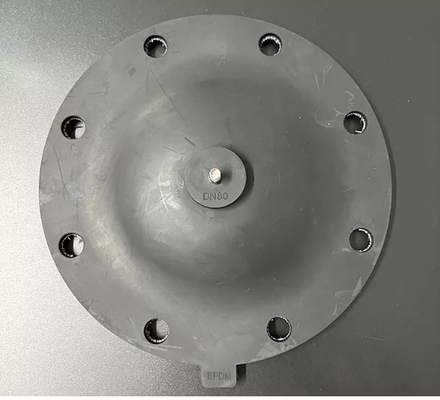

CR FR Diafragma Katup Pneumatik Dengan Katup Klip Kain Diafragma Laminasi Karet QBY-K40
Detail cepat:
| Bahan Produk | NBR,NR |
| Suhu Operasional | -20℃~80℃ |
| Kehidupan Pelayanan | ≥1000000 kali |
| Skenario Penggunaan | Silinder mekanik industri |
Alasan utama kegagalan spul katup kontrol pneumatik adalah:
(1) Cincin penyegel sudah menua.Karena kualitas katup, cincin penyegel sudah sangat tua, sehingga dudukan katup (inti) katup kontrol diafragma pneumatik mudah ditembus oleh media.
(2) Noda tar terikat dan tersumbat.Karena gas mengandung kotoran seperti tar dan air, mudah terikat dan menumpuk di dinding bagian dalam pipa, dan chip katup berupa kokas dan kerak, yang membuat katup kontrol membran pneumatik tidak dapat beroperasi.
Solusi untuk masalah mudah pecahnya diafragma katup kontrol pneumatik:
(3) Pastikan sumber gas pada instrumen bersih dan kering.
(4) Ganti katup pengurang tekanan filter udara.
(5) Sesuaikan tekanan sumber udara ke 140KPa±5KPa.
Perkenalan:
Diafragma penyetelan katup pneumatik secara sederhana disebut sebagai "diafragma katup pneumatik".Diafragma katup pneumatik biasanya berbentuk kupu-kupu, dengan dinding sampingnya ditarik secara bertahap dari silinder ke piston.Dapat dirancang sebagai lapisan ganda untuk menahan tekanan di kedua arah.Karena konvolusinya yang lebar dan dinding sampingnya yang meruncing, kemampuannya menahan tekanan tinggi menjadi terbatas.Tekanan efektif juga akan berubah selama proses jarak menengah.
Piston dan flensa diafragma katup pneumatik dicetak di tanah yang sama.Keuntungan diafragma jenis ini adalah tidak perlu memutar secara manual, sehingga sangat mengurangi waktu perakitan.Hal ini sangat penting dalam aplikasi volume tinggi.Kelemahan dari model ini adalah karena ayunan cor, desain ulang harus memperhitungkan kekakuan elastis bawaan, serta rasio batas kayuhan.Untuk meningkatkan rasio ini, rancang diafragma pra-konvolusi untuk offset.Dalam bentuk ini, mahkota piston dan flensa dicetak untuk saling melawan, mentransfer kapasitas pukulan ekstra ke kapasitas ayunan.Hal ini memungkinkan diafragma memiliki kemampuan pukulan yang lebih panjang dengan tetap menjaga kemudahan perakitan.
| barang |
Daerah operasi |
ukuran | |||||||||||
| A | B | C | D | H | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | Tidak keropos | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Tidak keropos | Tidak keropos | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
