Pengatur Diafragma Katup Pneumatik Lengan Kursi Ganda Diafragma Katup
Langkah-langkah pemasangan diafragma katup pneumatik adalah sebagai berikut:
1. Pasang pegas pada dudukan pegas.
2. Pasang diafragma.Ketika diafragma dan inti keras dipasang, bantalan pelonggaran harus ditambahkan ke tutup sekrup untuk memastikan diafragma rata dan kedap udara.
3. Oleh karena itu, k harus diberikan pada baut pengencang sebelum perakitan, sehingga kondusif untuk perawatan dan pelumasan berikutnya.
4. Pasang penutup membran atas, kencangkan dengan sepasang baut mata, dan kencangkan baut mata secara merata dan bergantian untuk menyelesaikan penyetelan awal pegas.
5. Kencangkan mur ledakan tetap pada penutup membran, dan jangan mengencangkan baut mata.
6. Pasang bagian penghubung, dan sambungkan jalur suplai ke penutup membran atas.
7. Setelah langkah di atas selesai, terapkan metode berikut untuk memverifikasi:
1) Melalui jalur suplai udara, ruang udara membran dilewatkan ke dalam tekanan suplai udara 500KP, dan gunakan air sabun untuk memeriksa apakah ada kebocoran udara di sekitar membran.
2) Periksa apakah eksekusinya fleksibel dalam rentang pukulan penuh (mengacu pada aktuator itu sendiri).
Perkenalan:

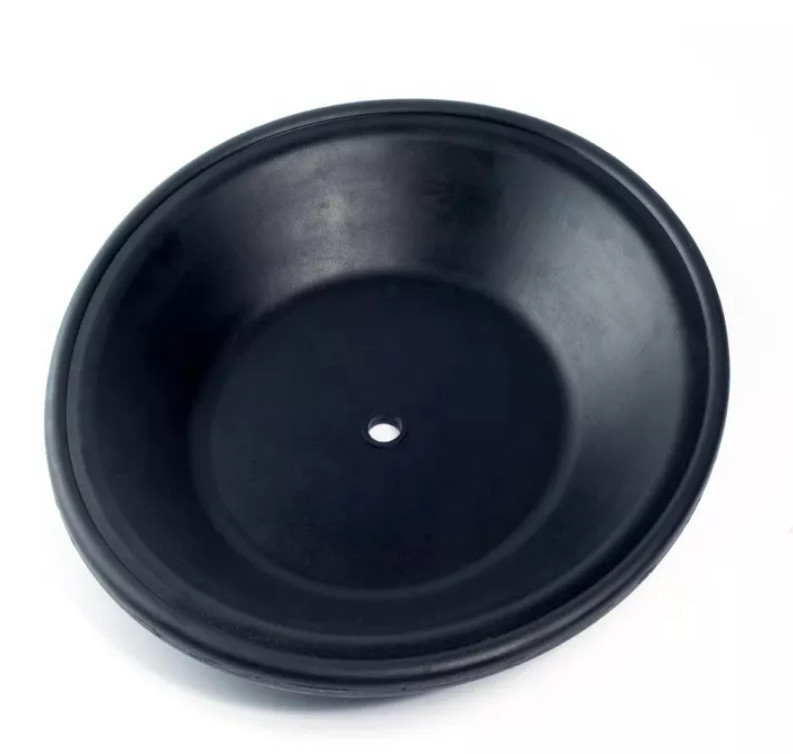

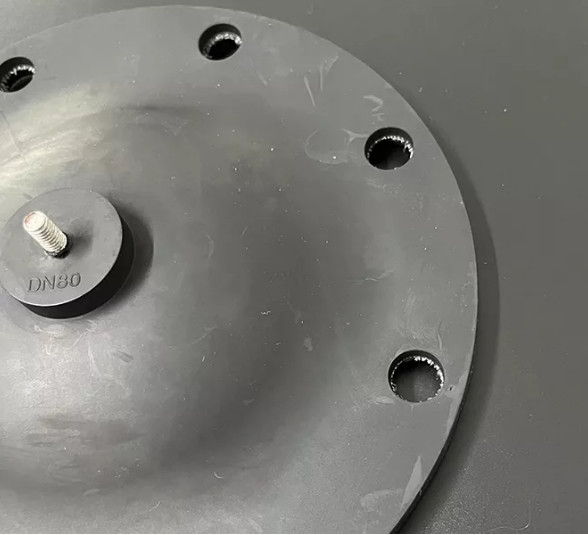

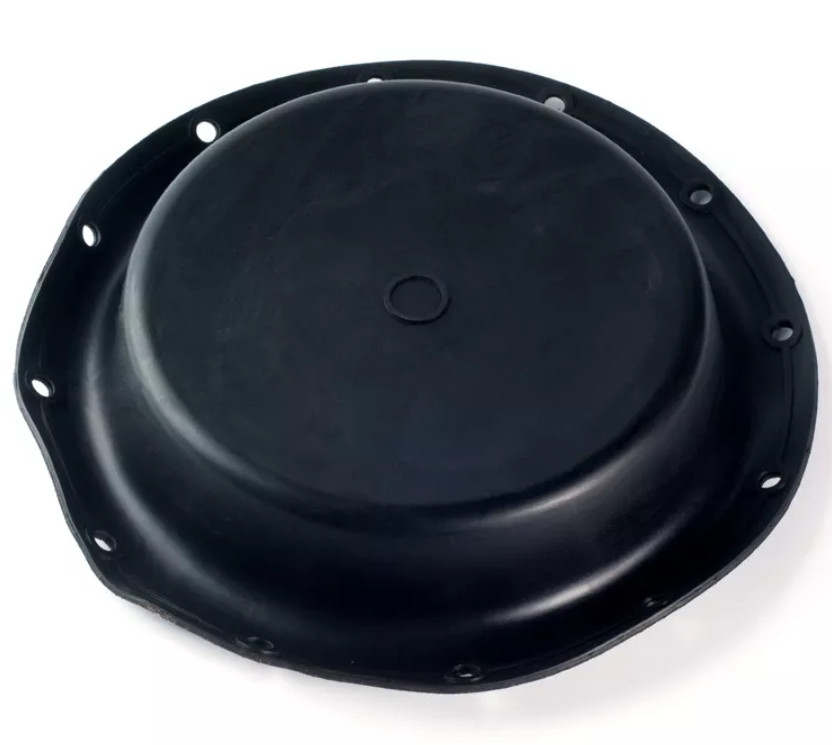

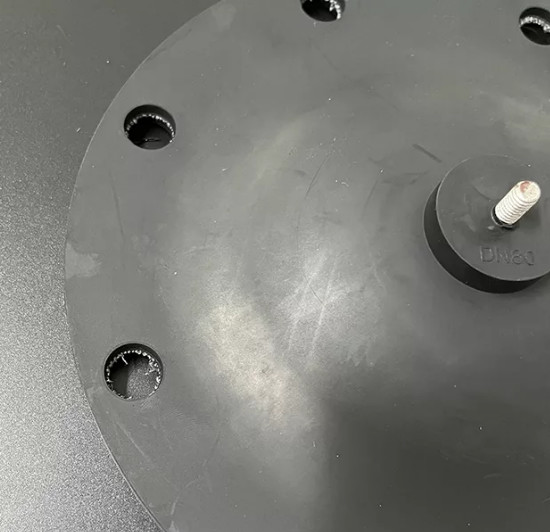

Diafragma penyetelan katup pneumatik secara sederhana disebut sebagai "diafragma katup pneumatik".Diafragma katup pneumatik biasanya berbentuk kupu-kupu, dengan dinding sampingnya ditarik secara bertahap dari silinder ke piston.Dapat dirancang sebagai lapisan ganda untuk menahan tekanan di kedua arah.Karena konvolusinya yang lebar dan dinding sampingnya yang meruncing, kemampuannya menahan tekanan tinggi menjadi terbatas.Tekanan efektif juga akan berubah selama proses jarak menengah.
Piston dan flensa diafragma katup pneumatik dicetak di tempat yang sama.Keuntungan diafragma jenis ini adalah tidak perlu memutar secara manual, sehingga sangat mengurangi waktu perakitan.Hal ini sangat penting dalam aplikasi volume tinggi.Kelemahan dari model ini adalah karena ayunan cor, desain ulang harus memperhitungkan kekakuan elastis bawaan, serta rasio batas kayuhan.Untuk meningkatkan rasio ini, diafragma pra-konvolusi dapat dirancang untuk offset.Dalam bentuk ini, mahkota piston dan flensa dicetak untuk saling berlawanan, sehingga memindahkan kapasitas pukulan ekstra ke satu sisi ayunan.Hal ini memungkinkan diafragma memiliki kemampuan pukulan yang lebih panjang dengan tetap menjaga kemudahan perakitan.
Detail cepat:
| Bahan Produk | NBR,NR |
| Suhu Operasional | -20℃~80℃ |
| Kehidupan Pelayanan | ≥1000000 kali |
| Skenario Penggunaan | Silinder mekanik industri |
| barang |
Daerah operasi |
ukuran | |||||||||||
| A | B | C | D | H | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | Tidak keropos | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Tidak keropos | Tidak keropos | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
