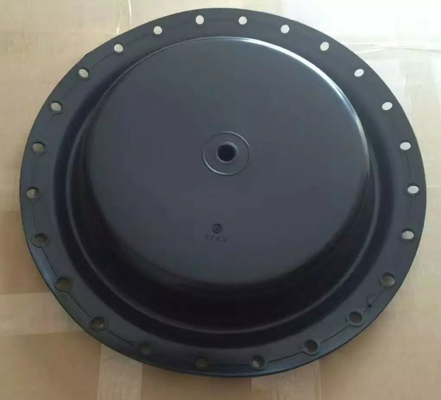

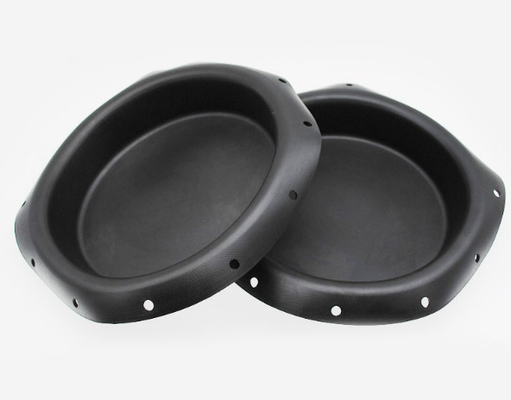

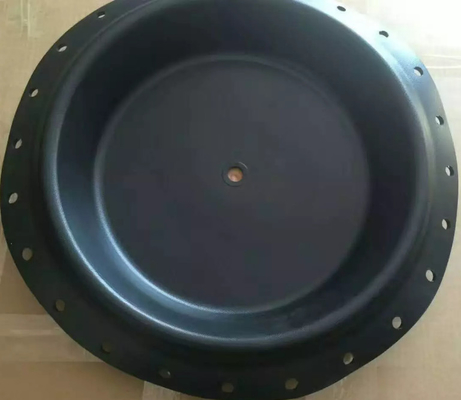

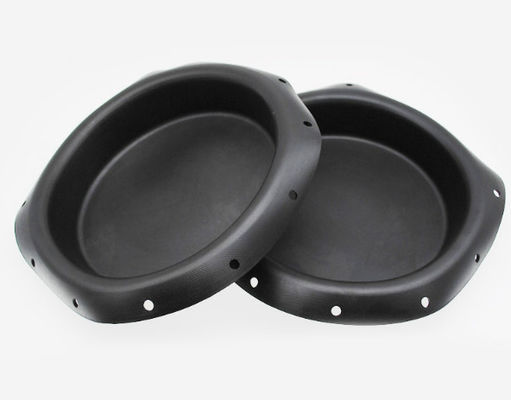

Pulse Valve Fitting Rem Udara Diafragma Karet NBR NR CR FR Bahan OEM ODM
Diafragma katup kontrol pneumatik adalah komponen kunci dari katup kontrol pneumatik.
Baru-baru ini, banyak netizen yang menanggapi bahwa alasan kerusakan diafragma katup kontrol pneumatik tidak diketahui.Berikut pengantarnya:
Alasan utama pecahnya diafragma katup kontrol pneumatik adalah:
(1) Ada banyak uap air di sumber udara.Karena penyumbatan amplifier karena kelembaban, minyak, debu, dll di sumber udara, pengatur posisi katup kontrol diafragma pneumatik tidak dapat bekerja secara normal, mengakibatkan pecahnya diafragma.
(2) Tekanan sumber udara tinggi.Karena masalah kualitas katup pengurang tekanan filter udara, fungsi pengatur tekanan tidak dapat direalisasikan, dan tekanan sumber udara tidak dapat dikontrol pada 140KPa ± 5KPa, yang membuat tekanan sumber udara terlalu besar dan menyebabkan dampak pada diafragma. katup pengatur film pneumatik.
Detail cepat:
| Bahan Produk | NBR, NR |
| Suhu Operasional | -20 ℃ ~ 80 ℃ |
| Kehidupan Layanan | ≥1000000 kali |
| Skenario Penggunaan | Silinder mekanik industri |
Alasan utama kegagalan spul katup kontrol pneumatik adalah:
(1) Cincin penyegel sudah tua.Karena kualitas katup, cincin penyegel sangat tua, sehingga dudukan katup (inti) dari katup kontrol diafragma pneumatik mudah ditembus oleh media.
(2) Noda tar terikat dan tersumbat.Karena gas mengandung kotoran seperti tar dan air, mudah untuk mengikat dan menumpuk di dinding bagian dalam pipa, dan kepingan katup adalah kokas dan kerak, yang membuat katup kontrol membran pneumatik tidak dapat beroperasi.
Solusi untuk masalah mudah pecahnya diafragma katup kontrol pneumatik:
(3) Pastikan sumber gas instrumen bersih dan kering.
(4) Ganti katup pengurang tekanan filter udara.
(5) Sesuaikan tekanan sumber udara ke 140KPa±5KPa.
Diafragma penyesuaian katup pneumatik secara sederhana disebut sebagai "diafragma katup pneumatik".Diafragma katup pneumatik biasanya berbentuk kupu-kupu, dengan dinding sampingnya secara bertahap ditarik dari silinder ke piston.Ini dapat dirancang sebagai lapisan ganda untuk menahan tekanan di kedua arah.Karena lilitannya yang lebar dan dinding samping yang meruncing, kemampuannya untuk menahan tekanan tinggi menjadi terbatas.Tekanan efektif juga akan berubah selama proses mid-range.

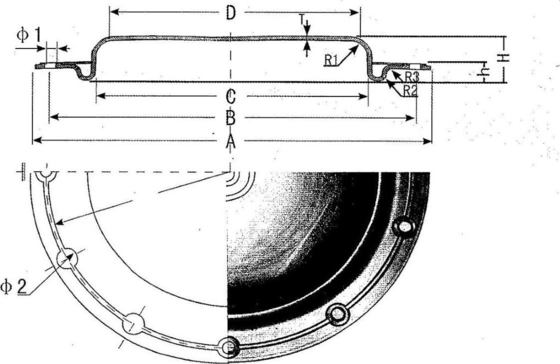

Spesifikasi:
| barang |
Wilayah operasi |
ukuran | |||||||||||
| A | B | C | D | H | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | Tidak keropos | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Tidak keropos | Tidak keropos | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
