Kit Karet Khusus untuk Katup Isolasi Tangki Bahan Bakar Karet Diafragma Bergulir Diafragma
Detail bahan:
Untuk saat ini, bahan umum untuk diafragma bergulir adalah: karet alam (NR), karet nitril butadiena (NBR), kinerja kedua bahan tersebut dapat memenuhi kebutuhan sebagian besar lingkungan industri.Di lingkungan industri khusus (tahan suhu tinggi, tahan asam dan alkali) dapat menggunakan EPDM, karet fluor (FKM), karet neoprene (CR) untuk produksi, tetapi biayanya relatif tinggi.
| Bahan Produk | NBR,NR |
| Suhu Operasional | -20 ℃ ~ 80 ℃ |
| Kehidupan Layanan | ≥1000000 kali |
| Skenario Penggunaan | Pengatur tekanan gas |
Perkenalan:

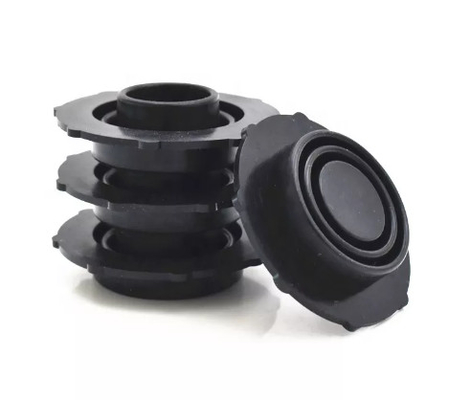

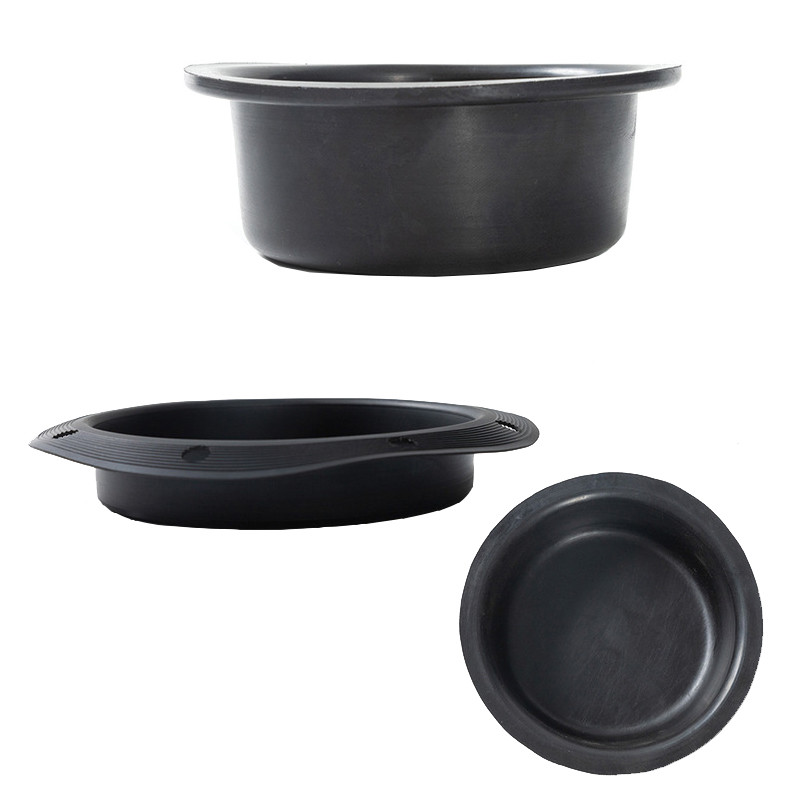

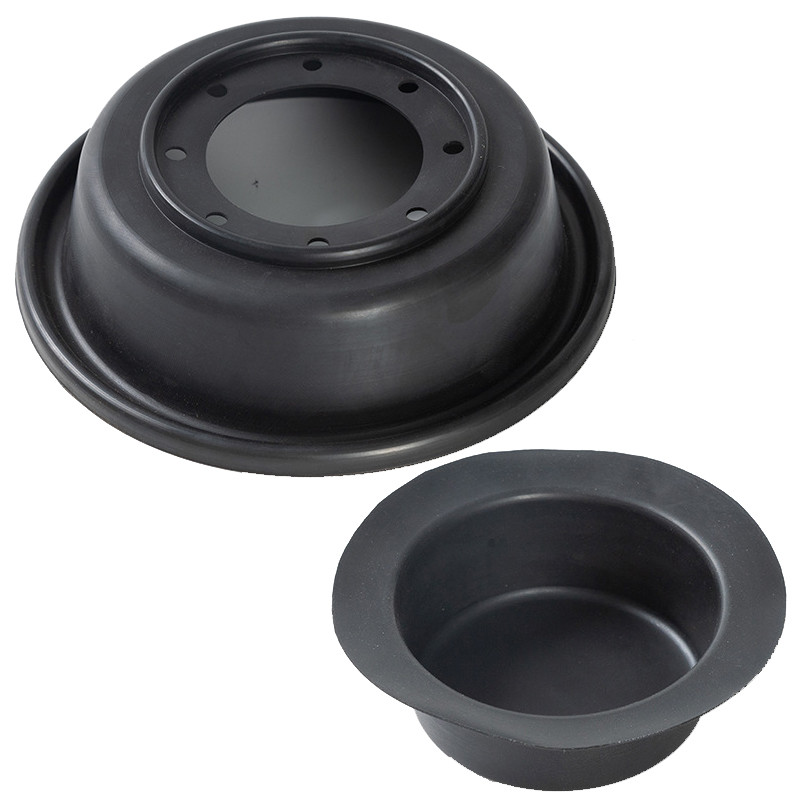

Diafragma bergulir berbentuk topi atas dalam keadaan bebas.Itu terbuat dari karet dengan kain sutra.Lubang tengah atas digunakan untuk memasang batang katup.Untuk memasang, memperbaiki, dan menyegel, bagian atas dan bawah dapat memiliki tepi cincin-O.Atau dalam bentuk memperbaiki lubang di sekitar tepi bawah.
(1) Seharusnya tidak ada tepi dan sudut lurus di sudut diafragma, dan busur harus dibuat untuk menghindari patah tulang yang mudah setelah pelipatan dan hilangnya lem selama vulkanisasi.Persimpangan dinding bagian dalam selongsong dan ujung muka juga harus dituangkan dengan sudut busur untuk menghindari sudut yang tajam.bagian.
(2) Bahan diafragma: karet nitril digunakan untuk gas alam dan LPG, dan karet klorohidrin digunakan untuk gas.
(3) Ada interlayer kain poliester elastis di diafragma.Amati dengan hati-hati permukaan dalam dan luar diafragma.Satu sisi samar-samar dapat melihat pola kain jaring, dan sisi lainnya adalah permukaan yang halus.Permukaan halus diperlukan untuk menjadi permukaan tekanan gas.Oleh karena itu, Untuk diafragma yang dipasang ke arah depan, permukaan halus ada di permukaan bagian dalam diafragma, dan permukaan halus diafragma yang dipasang di arah sebaliknya ada di permukaan luar, yang dapat menghindari kebocoran dan meningkatkan kekuatan tekan. dari diafragma.
Spesifikasi:
| Diafragma Bergulir | Model |
Diameter luar (mm) |
Diameter dalam (mm) |
Diameter dasar (mm) | Tinggi (mm) | Ketebalan (mm) | Tekanan |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
