Guncangan Peredam Karet Tahan Guncangan
Karakteristik redaman karet:
Alasan mengapa peredam kejut karet begitu banyak digunakan adalah karena peredam kejut karet secara efektif menggunakan karakteristik karet berikut:
1. Karet memiliki elastisitas dan viskoelastisitas yang tinggi;
2. Dibandingkan dengan material baja, deformasi karet lebih besar dan modulusnya kecil;
3. Kekakuan tumbukan karet lebih besar dari kekakuan dinamis, dan kekakuan dinamis lebih besar dari kekakuan statis, sehingga kondusif untuk mengurangi deformasi tumbukan dan deformasi dinamis;
4, bentuk karet dapat dipilih secara bebas, kekerasan dapat disesuaikan dengan desain formula, dapat memenuhi persyaratan arah kekakuan dan kekuatan yang berbeda.
Perkenalan:
Pegas karet adalah sejenis badan elastis tinggi yang terbuat dari bahan karet biasa.Modulus elastisitas pegas karet kecil, dan deformasi elastis setelah beban besar, sehingga mampu menyerap guncangan dan getaran.Ini dapat dikenai banyak beban pada saat yang sama, tetapi ketahanan suhu tinggi dan ketahanan minyak lebih buruk daripada pegas baja.Jika ada persyaratan khusus dapat dibuat dari karet tahan minyak.Produk ini memiliki efek pengurangan getaran yang baik, medan resonansi kecil, masa pakai yang lama, biaya rendah, ketahanan dingin yang baik, kedap udara yang sangat baik, tahan air, isolasi listrik, adalah pilihan terbaik untuk pengurangan getaran.
Pegas karet terutama digunakan pada mesin getaran, bus tingkat, truk dan mesin industri lainnya, pegas karet umumnya digunakan pada peralatan mekanis, mekanisme dan suspensi kendaraan berjalan, pengurangan getaran dan penyangga.Pegas karet juga dapat didesain menjadi berbagai bentuk struktur sesuai dengan kebutuhan pekerjaan.
Spesifikasi:
PD
| Model | A | B | C | 0 | E | F | L |
Kompresi maksimum mm |
Beban maksimumKG | ||
| 40℃ | 60 ℃ | 75℃ | |||||||||
| PD-1 | 30 | 38 | M8 | M8 | 81 | 41 | 60 | 5 | 35 | 50 | 70 |
| PD-2 | 44 | 48 | M10 | M10 | 98 | 59 | 76 | 7 | 100 | 150 | 190 |
| PD-3 | 65 | 70 | M10 | M10 | 140 | 84 | 105 | 7 | 125 | 225 | 375 |
| PD-4 | 86 | 70 | M10 | M10 | 159 | 102 | 127 | 10 | 475 | 700 | 900 |
| PD-5 | 114 | 70 | M12 | M12 | 186 | 130 | 154 | 10 | 800 | 1100 | 1400 |
Standar-PF
| Model | D | H | M×1 |
Kekerasan 45(daN/mm) |
Kekerasan 60(daN/mm) |
Kekerasan 70(daN/mm) |
Kompresi (mm) |
| 1620PF04 | 16 | 20 | M4 | 3.1 | 3.1 | 3.1 | 4.0 |
| 1620PF05 | 16 | 20 | M5 | 3.1 | 4.6 | 6.4 | 4.0 |
| 2015PF06 | 20 | 15 | M6 | 9.2 | 14.0 | 19.3 | 3.0 |
| 2020PF06 | 20 | 20 | M6 | 5.3 | 7.9 | 10.9 | 4.0 |
| 2030PF06 | 20 | 30 | M6 | 2.9 | 4.2 | 5.9 | 6.0 |
| 2515PF06 | 25 | 15 | M6 | 18.4 | 28.3 | 39.6 | 3.0 |
| 2520PF06 | 25 | 20 | M6 | 12.9 | 19.0 | 25.7 | 4.0 |
| 2520PF08 | 25 | 20 | M8 | 12.9 | 19.0 | 25.7 | 4.0 |
| 2525PF06 | 25 | 25 | M6 | 7.3 | 10.8 | 15.0 | 5.0 |
| 2525PF08 | 25 | 25 | M8 | 7.3 | 10.8 | 15.0 | 5.0 |
| 2530PF08 | 25 | 30 | M8 | 5.3 | 7.9 | 10.5 | 6.0 |
| 3015PF08 | 30 | 15 | M8 | 24.0 | 35.9 | 50.1 | 3.0 |
| 3017PF08 | 30 | 17 | M8 | 19.5 | 30.5 | 41.2 | 3.4 |
| 3020PF08 | 30 | 20 | M8 | 15.4 | 23.2 | 31.7 | 4.0 |
| 3030PF08 | 30 | 30 | M8 | 7.1 | 10.5 | 14.5 | 6.0 |
| 3040PF08 | 30 | 40 | M8 | 5.5 | 8.0 | 11.1 | 8.0 |
| 4020PF08 | 40 | 20 | M8 | 31.6 | 47.6 | 65.4 | 4.0 |
| 4020PF10 | 40 | 20 | M10 | 31.6 | 47.6 | 65.4 | 4.0 |
| 4025PF10 | 40 | 25 | M10 | 22.2 | 33.3 | 45.9 | 5.0 |
| 4027PF08 | 40 | 27 | M8 | 18.6 | 27.6 | 37.9 | 5.4 |
| 4028PF10 | 40 | 28 | M10 | 18.1 | 26.9 | 36.7 | 5.6 |
| 4030PF08 | 40 | 30 | M8 | 15.9 | 23.7 | 33.1 | 6.0 |
| 4030PF10 | 40 | 30 | M10 | 15.9 | 23.7 | 33.1 | 6.0 |
| Model | D | H | M×1 |
Kekerasan 45(daN/mm) |
Kekerasan 60(daN/mm) |
Kekerasan 70(daN/mm) |
Kompresi (mm) |
| 4040PF08 | 40 | 40 | M8 | 89.9 | 14.8 | 20.3 | 8.0 |
| 4040PF10 | 40 | 40 | M10 | 89.9 | 14.8 | 20.3 | 8.0 |
| 4045PF10 | 40 | 45 | M10 | 8.4 | 12.8 | 17.6 | 9.0 |
| 5015PF10 | 50 | 15 | M10 | 98.5 | 155.6 | 172.6 | 3.8 |
| 5021PF10 | 50 | 21 | M10 | 70.4 | 105.0 | 144.6 | 4.2 |
| 5030PF10 | 50 | 30 | M10 | 33.6 | 49.5 | 68.7 | 6.0 |
| 5040PF10 | 50 | 40 | M10 | 17.3 | 25.7 | 35.6 | 8.0 |
| 5045PF10 | 50 | 45 | M10 | 13.6 | 20.3 | 28.2 | 9.0 |
| 5050PF10 | 50 | 50 | M10 | 11.1 | 16.6 | 23.0 | 10.0 |
| 6025PF10 | 60 | 25 | M10 | 84.0 | 109.3 | 172.6 | 5.0 |
| 6036PF10 | 60 | 36 | M10 | 47.3 | 70.4 | 96.8 | 7.2 |
| 6036PF12 | 60 | 36 | M12 | 47.3 | 70.4 | 96.8 | 7.2 |
| 6040PF10 | 60 | 40 | M10 | 38.6 | 57.4 | 78.0 | 8.0 |
| 6040PF12 | 60 | 40 | M12 | 38.6 | 57.4 | 78.0 | 8.0 |
| 6045PF10 | 60 | 45 | M10 | 30.8 | 45.8 | 63.4 | 9.0 |
| 6045PF12 | 60 | 45 | M12 | 30.8 | 45.8 | 63.4 | 9.0 |
| 7030PF10 | 70 | 30 | M10 | 87.7 | 130.7 | 178.3 | 6.0 |
| 7030PF12 | 70 | 30 | M12 | 87.7 | 130.7 | 178.3 | 6.0 |
| 7040PF10 | 70 | 40 | M10 | 50.5 | 75.2 | 104.0 | 8.0 |
| 7040PF12 | 70 | 40 | M12 | 50.5 | 75.2 | 104.0 | 8.0 |
| 7045PF10 | 70 | 45 | M10 | 39.6 | 58.9 | 79.1 | 9.0 |
| 7045PF12 | 70 | 45 | M12 | 39.6 | 58.9 | 79.1 | 9.0 |
| 7050PF10 | 70 | 50 | M10 | 31.7 | 47.5 | 65.8 | 10.0 |
| 7050PF12 | 70 | 50 | M12 | 31.7 | 47.5 | 65.8 | 10.0 |
| 7070PF10 | 70 | 70 | M10 | 21.1 | 31.1 | 43.0 | 14.0 |
| 7070PF12 | 70 | 70 | M12 | 21.1 | 31.1 | 43.0 | 14.0 |
| 7525PF12 | 75 | 25 | M12 | 144.0 | 218.4 | 300,8 | 5.0 |
| 7540PF12 | 75 | 40 | M12 | 54.5 | 98.0 | 133.7 | 8.0 |
| 7550PF12 | 75 | 50 | M12 | 40.4 | 60.2 | 83.2 | 10.0 |
| 8030PF14 | 80 | 30 | M14 | 140.0 | 211.2 | 290.4 | 6.0 |
| 8040PF14 | 80 | 40 | M14 | 74.3 | 110.9 | 153.5 | 8.0 |
| 8050PF14 | 80 | 50 | M14 | 49.1 | 74.0 | 102.2 | 10.0 |
| 8060PF14 | 80 | 60 | M14 | 33.0 | 49.5 | 68.0 | 12.0 |
| 10030PF16 | 100 | 30 | M16 | 104.1 | 208.5 | 281.1 | 6 |
| 10040PF16 | 100 | 40 | M16 | 93.3 | 138.6 | 189.5 | 8 |
| 10050PF16 | 100 | 50 | M16 | 79.2 | 117.9 | 162.9 | 10 |
| 10055PF16 | 100 | 55 | M16 | 73.0 | 110.3 | 149.9 | 11 |
| 100100PF16 | 100 | 100 | M16 | 36.8 | 54.6 | 75.3 | 20 |
| 150100PF16 | 150 | 100 | M16 | 36.8 | 54.6 | 75.3 | 20 |

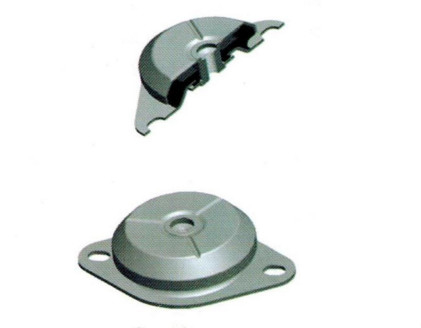

VB
| Model | G | E | H | B | A | Kekakuan rata-rata (kg/mm) | Beban maksimum (kg) | Batas maksimum (mm) |
| 7050VBK | 70 | 50 | M12 | 100 | 120 | 65.0 | 325 | 5.0 |
| 7050VBM | 82.6 | 413 | 5.0 | |||||
| 7050VBH | 103.0 | 515 | 5.0 | |||||
| 12564VB | 125 | 64 | M20 | 180 | 183 | 18.0 | 220 | 4.0 |
Tanya Jawab
T: Apakah Anda perusahaan dagang atau pabrikan?
A: Kami adalah produsen bengkel industri peredam getaran dan produk penyerap getaran mikro dengan pengalaman bertahun-tahun di Cina.
Q: Berapa lama waktu pengiriman Anda?
A: Jika kami memiliki stok, kami dapat segera mengirimkannya.Jika tidak ada stok, tergantung QTY, tapi biasanya tidak lebih dari 20 hari kerja.
T: Berapa berat dan ukuran produknya?
A: Ukuran berbeda dengan jumlah berbeda, silakan hubungi kami untuk detailnya.
T: Dapatkah produk diproduksi sesuai kebutuhan pelanggan?
A:Ya, layanan OEM tersedia.
T: Apa yang perlu Anda ketahui untuk kutipan cepat?
A: Akan sangat dihargai jika kami memiliki detail gambar detail untuk pesanan OEM, model, jenis sambungan akhir, standar dan bahan flensa, media, tekanan, suhu, dan kondisi kerja lainnya.
