Kompensasi kain dishing Rolling Diaphragm
Ikhtisar produk:

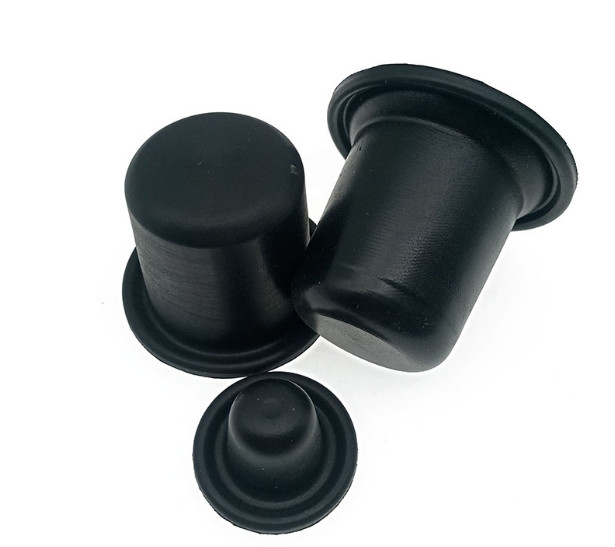

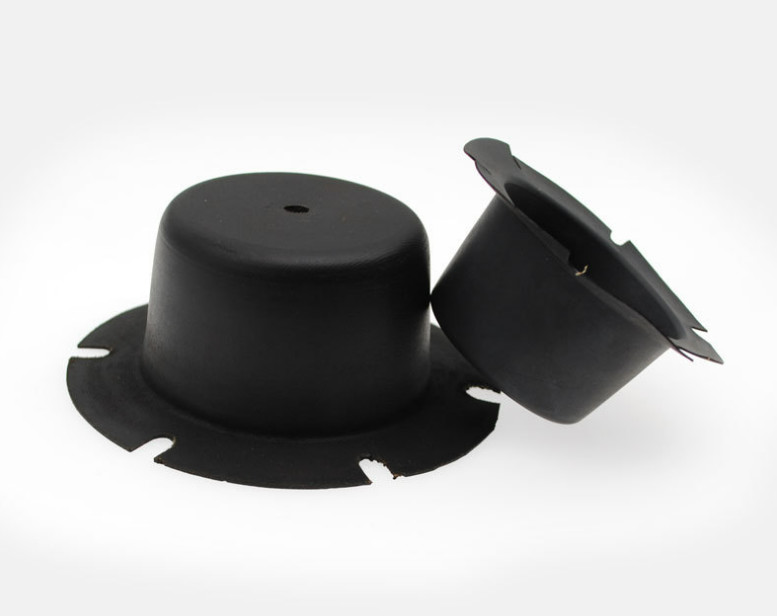

Diafragma bergulir berbentuk seperti topi atas dalam keadaan bebas.Itu terbuat dari karet dengan kain sutra.Lubang tengah di atas digunakan untuk memasang batang katup.Agar pas, perbaiki dan segel, bagian atas dan bawah dapat dilengkapi dengan pengubah tepi tipe 0, atau bagian bawah yang mengelilinginya dengan lubang pemasangan.
Fitur:
• Teknik fabrikasi tekstil membuat ketahanan sobek produk lebih kuat
• Bahan baku berkualitas tinggi memastikan kinerja yang sangat baik dari bahan itu sendiri
Perkenalan:
Dalam desain beberapa regulator tekanan sedang dan rendah, untuk mengatasi masalah cakram katup pengatur tekanan yang tidak seimbang dan meningkatkan kinerja pengatur tekanan, metode pemasangan diafragma keseimbangan sering digunakan.Saat diafragma penyeimbang dipasang, tekanan diferensial antara tekanan saluran masuk dan tekanan saluran keluar regulator dapat ditingkatkan.Dalam industri regulator, ini disebut diafragma keseimbangan dalam hal penggunaan, dan disebut diafragma bergulir di industri karet, instrumen, mesin, dan lainnya.
Diafragma bergulirberbentuk topi tinggi dalam keadaan bebas.Itu terbuat dari karet dengan kain sutra.Lubang tengah atas digunakan untuk memasang batang katup.Untuk memasang, memperbaiki, dan menyegel, bagian atas dan bawah dapat memiliki tepi cincin-O.Atau dalam bentuk memperbaiki lubang di sekitar tepi bawah.
(1) Seharusnya tidak ada tepi dan sudut lurus di sudut diafragma, dan busur harus dibuat untuk menghindari patah tulang yang mudah setelah pelipatan dan hilangnya lem selama vulkanisasi.Persimpangan dinding bagian dalam selongsong dan ujung muka juga harus dituangkan dengan sudut busur untuk menghindari sudut yang tajam.bagian.
(2) Bahan diafragma: karet nitril digunakan untuk gas alam dan LPG, dan karet klorohidrin digunakan untuk gas.
(3) Ada interlayer kain poliester elastis di diafragma.Amati dengan hati-hati permukaan dalam dan luar diafragma.Satu sisi samar-samar dapat melihat pola kain jaring, dan sisi lainnya adalah permukaan yang halus.Permukaan halus diperlukan untuk menjadi permukaan tekanan gas.Oleh karena itu, Untuk diafragma yang dipasang ke arah depan, permukaan halus ada di permukaan bagian dalam diafragma, dan permukaan halus diafragma yang dipasang di arah sebaliknya ada di permukaan luar, yang dapat menghindari kebocoran dan meningkatkan kekuatan tekan. dari diafragma.
Spesifikasi:
| Diafragma Bergulir | Model |
Diameter luar(mm) |
Diameter dalam(mm) |
Diameter dasar (mm) | Tinggi (mm) | Ketebalan (mm) | Tekanan |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
Layanan kami:
1. Kemasan adalah kemasan netral atau kemasan yang disesuaikan.
2. Kami akan membalas Anda dalam waktu 24 jam.
3. Kami juga akan memberi Anda layanan purna jual yang baik.
4. Pesanan OEM atau ODM disambut.
5. Perintah percobaan dapat diterima.
6. Kualitas tinggi dan harga pabrik.
7. 100% terjamin kualitasnya.
